產品介紹

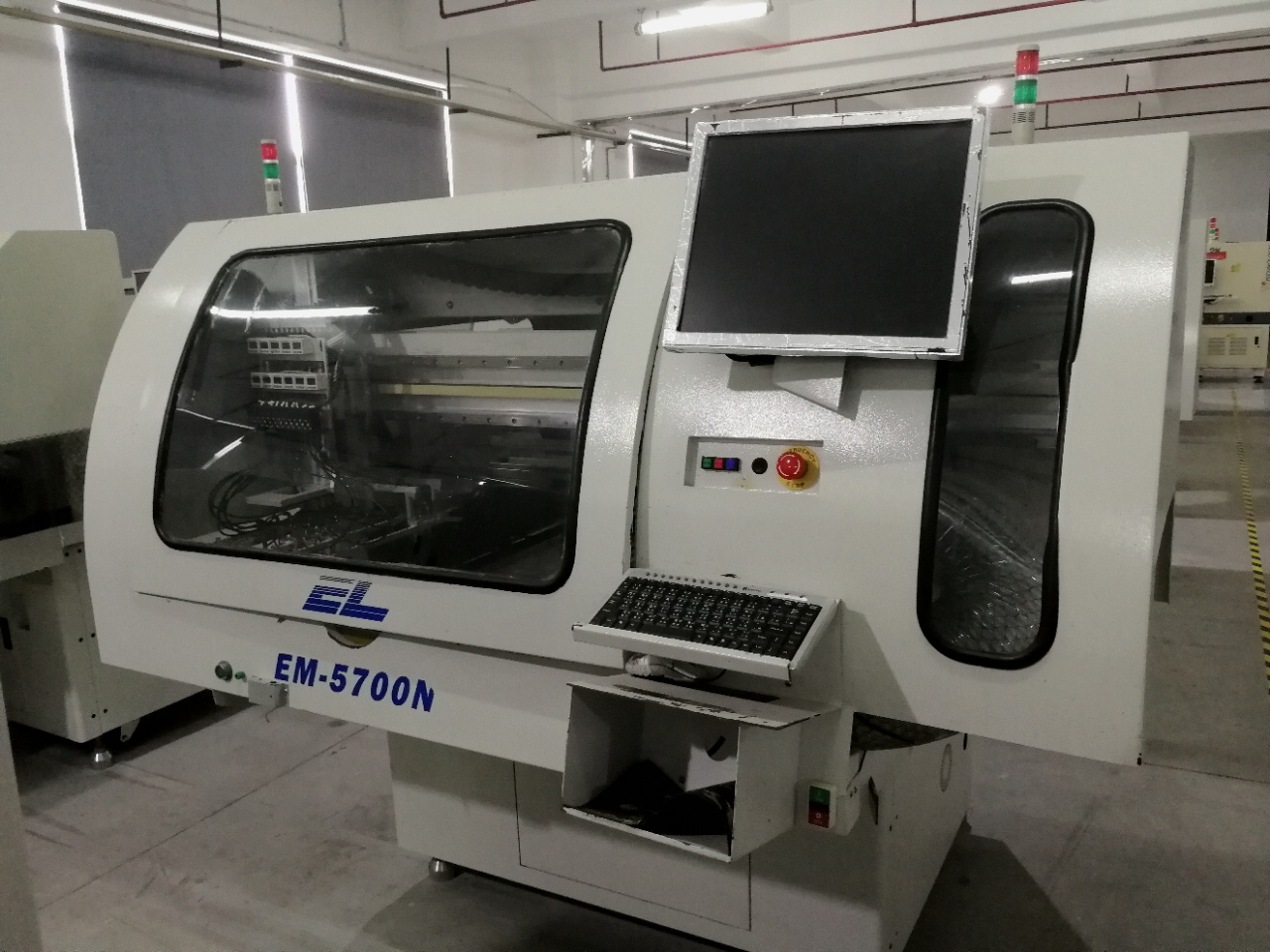

 億立分板機EM-5700N取代了人工折斷、C-CUT或PUSH的切割瑕疵。利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割。

1.  采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，億立分板機是兩平臺交互工作的PCB的上下料裝置，能有效地降低機器開置時間，從而達到理想的生產效率。
2. 配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像跟清晰。
3. 自動MARK點定位校正系統，移動路徑有實時顯示和模凝路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，億立分板機都可以進行自動路線校正，寬了操作員在放板時精度的要求，大大提高了工作效率。
4. 程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5. 大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更佳理想，超聲更小。
6. 刀具壽命監測，銑刀切割一業距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，及延長銑刀壽命。
7. 利用兩平臺連滑交換加工放置PCB基板，減少等待時間，使用億立分板機提高50%產量。
8. 透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。

億立分板機EM-5700N基本規格

01.  X、Ｙ切割速度：0 ~100mm/s

02. 機臺重復精度：± 0.01mm

03.  X、Y、Z控制方式：采用工業IPC及PC

04.  X、Y、Z驅動方式：AC伺服馬達

05.人機操作及數據儲存：PC系統

06.切割精度：± 0.1mm

07.主軸轉速：MAX40000rpm

08.主機電壓：220V 1ψ 50 / 60HZ

09.空壓供給：4.5kg/cm2以上

10.電源消耗：3KVA

11.集塵方式：下集塵

12.集塵機電壓：220V (380V) 3ψ

13.上集塵機尺寸：500*500*1000mm

14.下集塵機尺寸：665*635*1610mm

15.工作范圍：285x340mm

16.主機尺寸：1470*1150*1450mm

17.億立分板機重量：800 KG
